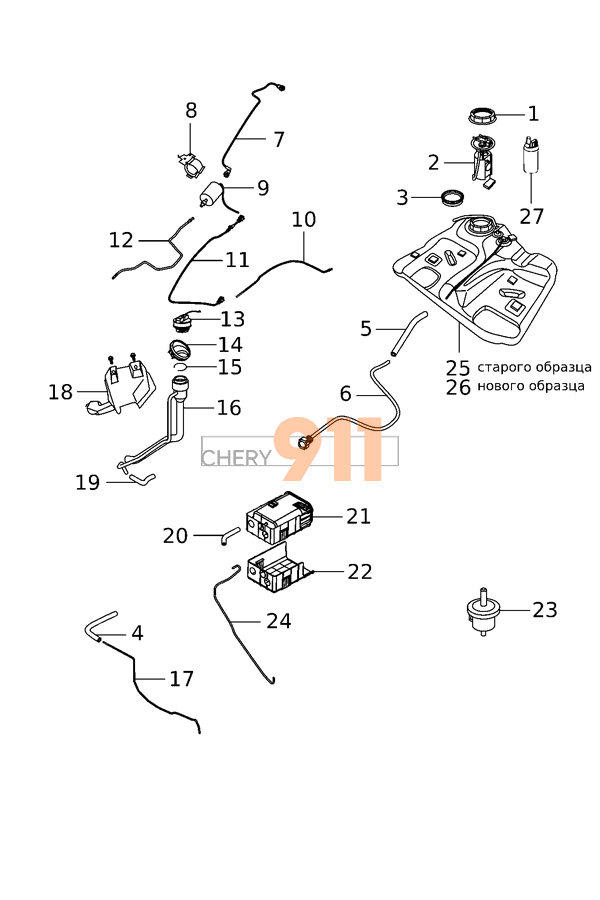

Схема - Паливна система (Двигун 481FC (1.8 Acteco)) для Chery Tiggo
| № | Номер детали | Наименование запчасти | Кількість |
|---|---|---|---|
| 1 | A11-1101153 | Кришка паливного насоса A11-1101153 | 1 |
| 2 | T11-1106610DA | Насос паливний T11-1106610DA | 1 |
| 3 | A11-1101151 | Кільце ущільнювальне паливного насоса A11-1101151 | 1 |
| 4 | T11-1104341 | Шланг T11-1104341 | 1 |
| 5 | T11-1104321 | Паливний шланг T11-1104321 | 1 |
| 6 | T11-1104310DA | Трубка паливна T11-1104310DA | 1 |
| 7 | T11-1104110DA | Трубка паливна T11-1104110DA | 1 |
| 8 | T11-1117113 | Кронштейн паливного фільтра T11-1117113 | 1 |
| 9 | T11-1117110 | Фільтр паливний T11-1117110 | 1 |
| 10 | T11-1104151 | Трубопровід T11-1104151 | 1 |
| 11 | T11-1104210DA | Трубка паливна T11-1104210DA | 1 |
| 12 | T11-1104131CA | Трубка паливна T11-1104131CA | 1 |
| 13 | S11-1103010BA | Кришка бака паливного S11-1103010BA | 1 |
| 14 | T11-1101203 | Горловина заливна паливного бака T11-1101203 | 1 |
| 15 | T11-1101201 | Кільце стопорне T11-1101201 | 1 |
| 16 | T11-1101310BA | Трубка паливної заливної горловини T11-1101310BA | 1 |
| 17 | T11-1104331BA | Трубопровід T11-1104331BA | 1 |
| 18 | T11-1101501 | Короб патрубка заливного T11-1101501 | 1 |
| 19 | T11-1101231 | Патрубок горловини заливного паливного бака T11-1101231 | 1 |
| 20 | T11-1208311 | Шланг вентиляції T11-1208311 | 1 |
| 21 | T11-1208110BA | Абсорбер паливний T11-1208110BA | 1 |
| 22 | T11-1208113 | Кришка абсорбера T11-1208113 | 1 |
| 23 | T11-BJ1101111 | Клапан абсорбера T11-BJ1101111 | 1 |
| 24 | T11-1208321 | Паливна трубка T11-1208321 | 1 |
| 25 | топливный | Бак паливний (старого зразка) T11-1101050 | 1 |
| 26 | топливный | Бак паливний (нового зразка) T11-1101110BA | 1 |
| 27 | электрический | Насос паливний електричний (бензонасос) T11-1106610MOTOR | 1 |
