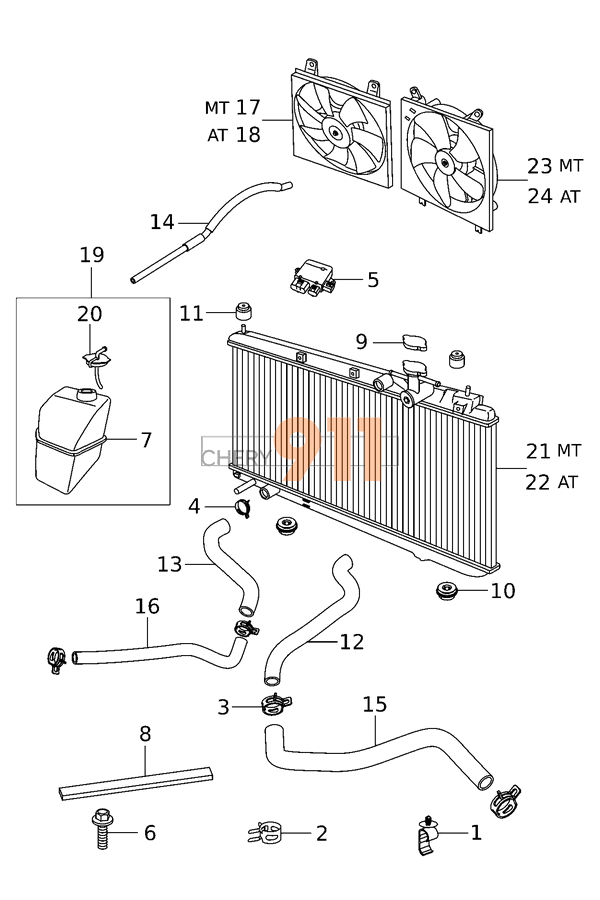

Схема - Радіатор (Двигун 4G64 (2.4 Mitsubishi)) для Chery Tiggo
| № | Номер детали | Наименование запчасти | Кількість |
|---|---|---|---|
| 1 | A15-1100037 | Кліпса фіксатор A15-1100037 | 1 |
| 2 | AQ60124 | Хомут трубки системи охолодження AQ60124 | 2 |
| 3 | AQ60125 | Хомут AQ60125 | 1 |
| 4 | AQ60145 | Хомут AQ60145 | 1 |
| 5 | MR497751 | Блок керування вентиляторів MR497751 | 1 |
| 6 | Q1840620 | Болт Q1840620 | 1 |
| 7 | T11-1311111 | Бачок розширювальний T11-1311111 | 1 |
| 8 | T11-1301113 | Ущільнювач T11-1301113 | 1 |
| 9 | T11-BJ1301111 | Кришка радіатора T11-BJ1301111 | 1 |
| 10 | T11-1301217 | Подушка радіатора нижня T11-1301217 | 2 |
| 11 | T11-1301313 | Подушка радіатора верхня T11-1301313 | 2 |
| 12 | T11-1303111 | Патрубок радіатора T11-1303111 | 1 |
| 13 | T11-1303211 | Патрубок радіатора T11-1303211 | 1 |
| 14 | T11-1303313 | Патрубок радіатора T11-1303313 | 1 |
| 15 | T11-1303417 | Патрубок обігрівача впускний T11-1303417 | 1 |
| 16 | T11-1303419 | Патрубок обігрівача T11-1303419 | 1 |
| 17 | радиатора | Дифузор вторинний радіатора (MT) T11-1308130 | 1 |
| 18 | охлаждения | Вентилятор охолодження (AT) T11-1308130CA | 1 |
| 19 | T11-1311110 | Бачок розширювальний у зборі T11-1311110 | 1 |
| 20 | T11-1311113 | Кришка бачка розширювального T11-1311113 | 1 |
| 21 | охлаждения | Радіатор охолодження (MT) T11-1301110 | 1 |
| 22 | охлаждения | Радіатор охолодження (AT) T11-1301110CA | 1 |
| 23 | охлаждения | Вентилятор охолодження (MT) T11-1308120 | 1 |
| 24 | охлаждения | Вентилятор охолодження (AT) T11-1308120CA | 1 |
