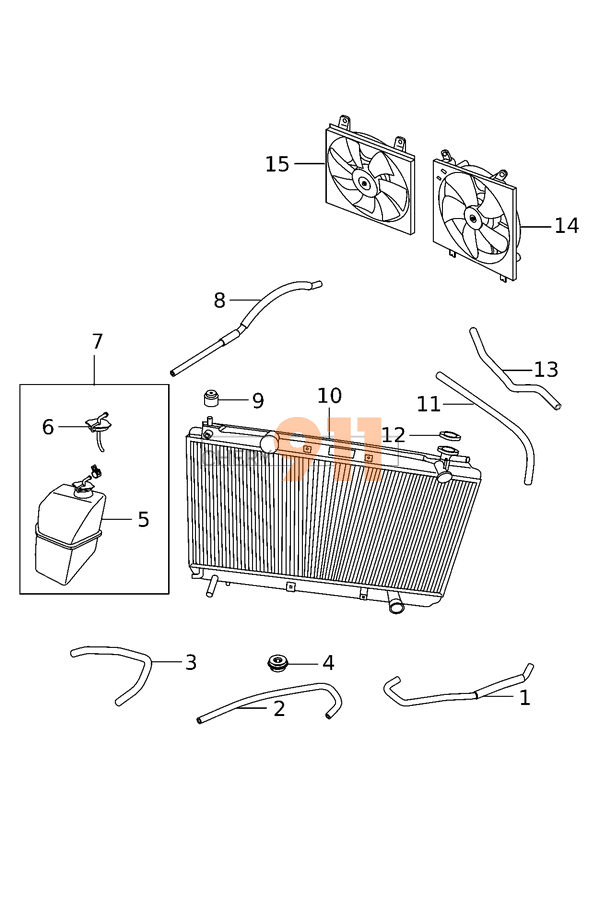

Схема - Радіатор (Двигун 481FC (1.8 Acteco)) для Chery Tiggo
| № | Номер детали | Наименование запчасти | Кількість |
|---|---|---|---|
| 1 | 484F-1303071 | Патрубок радіатора 484F-1303071 | 1 |
| 2 | A21-1303811 | Патрубок системи охолодження A21-1303811 | 1 |
| 3 | T11-1303811 | Патрубок радіатора T11-1303811 | 1 |
| 4 | T11-1301217 | Подушка радіатора нижня T11-1301217 | 2 |
| 5 | T11-1311111 | Бачок розширювальний T11-1311111 | 1 |
| 6 | T11-1311113 | Кришка бачка розширювального T11-1311113 | 1 |
| 7 | T11-1311110 | Бачок розширювальний у зборі T11-1311110 | 1 |
| 8 | T11-1303313 | Патрубок радіатора T11-1303313 | 1 |
| 9 | T11-1301313 | Подушка радіатора верхня T11-1301313 | 2 |
| 10 | T11-1301110BA | Радіатор охолодження T11-1301110BA | 1 |
| 11 | A21-1303701 | Шланг зворотний паливний різ A21-1303701 | 1 |
| 12 | T11-BJ1301111 | Кришка радіатора T11-BJ1301111 | 1 |
| 13 | T11-1303511BA | Патрубок радіатора T11-1303511BA | 1 |
| 14 | охлаждения | Вентилятор охолодження (MT) T11-1308120 | 1 |
| 15 | радиатора | Дифузор вторинний радіатора (MT) T11-1308130 | 1 |
