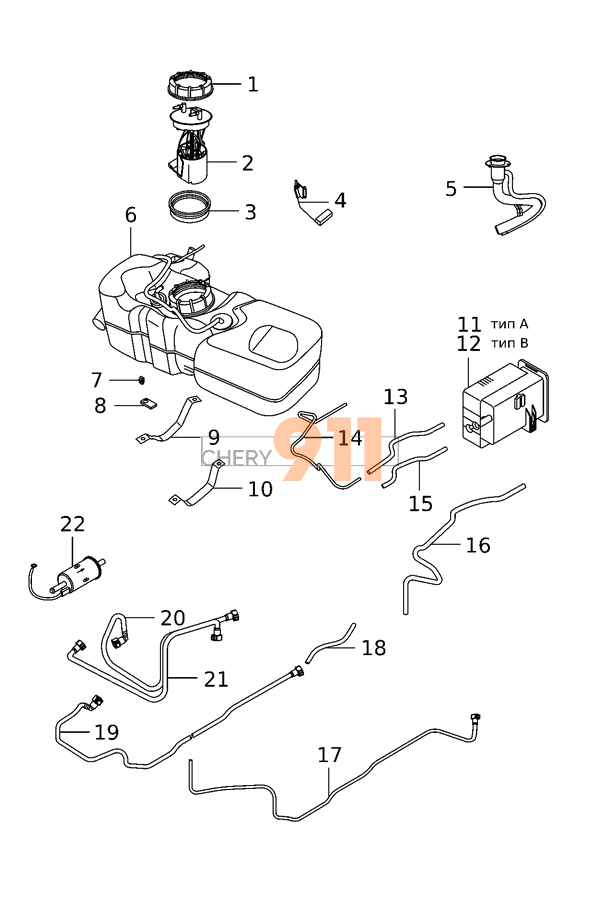

Схема - Топливная система (Двигатель SQR372 (0.8 DOHC)) для Chery QQ
| № | Номер детали | Наименование запчасти | Кол-во |
|---|---|---|---|
| 1 | A11-1101153 | Крышка топливного насоса A11-1101153 | 1 |
| 2 | S11-1106610AB | Насос топливный S11-1106610AB | 1 |
| 3 | A11-1101151 | Кольцо уплотнительное топливного насоса A11-1101151 | 1 |
| 4 | S11-1106615 | Датчик уровня топлива S11-1106615 | 1 |
| 5 | S11-1101210BA | Горловина заливная топливного бака S11-1101210BA | 1 |
| 6 | S11-1101110BA | Бак топливный S11-1101110BA | 1 |
| 7 | S11-1100039 | Фиксатор трубки S11-1100039 | 1 |
| 8 | S11-5100931 | Кронштейн топливной системы S11-5100931 | 1 |
| 9 | S11-1100025 | Хомут крепления топливного бака S11-1100025 | 1 |
| 10 | S11-1100015 | Хомут крепления топливного бака S11-1100015 | 1 |
| 11 | S11-1208110 | Абсорбер топливный S11-1208110 | 1 |
| 12 | S11-1208110BA | Абсорбер топливный S11-1208110BA | 1 |
| 13 | S11-1104233 | Трубка абсорбера S11-1104233 | 1 |
| 14 | S11-1104231 | Шланг топливного бака S11-1104231 | 1 |
| 15 | S11-1104253 | Шланг топливный S11-1104253 | 1 |
| 16 | S11-1104250 | Шланг топливный S11-1104250 | 1 |
| 17 | S11-1104270 | Трубка топливной системы S11-1104270 | 1 |
| 18 | S11-1208219 | Шланг топливный резиновый S11-1208219 | 1 |
| 19 | S11-1104150 | Трубка топливная S11-1104150 | 1 |
| 20 | S11-1104110 | Трубка топливная S11-1104110 | 1 |
| 21 | S11-1104210 | Трубка топливная S11-1104210 | 1 |
| 22 | S11-1117110 | Фильтр топливный S11-1117110 | 1 |
